Kaçak Akım Rölelerinde Doğru Kullanım ve Seçim Kriterleri
Elektrik tesisatlarında güvenlik, yalnızca kullanıcıların değil tesisatın da korunmasını gerektirir. Bu noktada kaçak akım röleleri (RCD – Residual Current Device) hayati bir rol üstlenir. Doğru seçilmeyen veya yanlış uygulanan röleler, gereksiz kesintilere ve ciddi güvenlik risklerine neden olabilir. Bu yazıda kaçak akım rölelerinin doğru kullanım alanlarını ve seçim kriterlerini inceleyeceğiz.
Kaçak Akım Rölesi Nedir?
Kaçak akım rölesi, faz ile nötr hattından geçen akımı sürekli karşılaştırır.
- Akım farkı 30 mA seviyesine ulaştığında, insan hayatını korumak için devreyi açar.
- 300 mA seviyelerinde ise yangın tehlikesini önlemek amacıyla hattı keser.
Bu nedenle, kaçak akım rölesi hem can güvenliği hem de yangın güvenliği için kritik bir koruma elemanıdır.
Kaçak Akım Rölesi Tipleri
AC Tipi
- Yalnızca AC (alternatif akım) kaçaklarına karşı koruma sağlar.
- Basit konut tesisatlarında kullanılabilir.
A Tipi
- Hem AC hem de DC bileşenli kaçak akımlara karşı koruma sağlar.
- İnverter teknolojisine sahip cihazların bulunduğu daire ve işyerlerinde tercih edilmelidir.

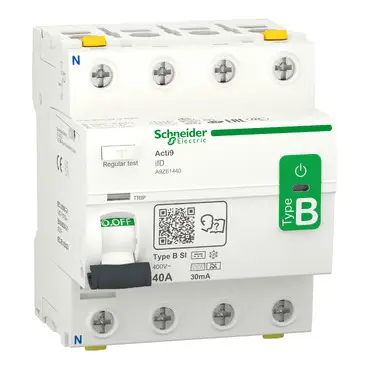

B Tipi
- Doğrudan DC akımlara karşı da koruma sağlar.
- Elektrikli araç şarj istasyonları, PV sistemleri ve endüstriyel uygulamalarda kullanılır.
S Tipi (Selektif/Gecikmeli)
- Ana panolarda tercih edilir.
- Alt devredeki röle açmazsa gecikmeli olarak devreye girer ve selektiviteyi sağlar.
Seçim Kriterleri
Anma Akımı (In):
- Rölenin üzerinden geçecek akıma uygun seçilmelidir. (25A, 40A, 63A, 80A, 100A).
- Daire tesisatlarında genellikle 40A,
- Kolon hatlarında 63A ve üzeri tercih edilir.
Kaçak Akım Hassasiyeti (IΔn):
- 30 mA → İnsan hayatı için koruma.
- 100–300 mA → Yangın koruması.
- Selektivite: Ana panoda S tipi, alt devrelerde standart tip röle kullanılması tavsiye edilir.
- Kullanım Alanı ve Cihaz Tipi: İnverterli cihazların yoğun olduğu yapılarda AC tipi yerine A tipi tercih edilmelidir.
Uygulamada Sık Karşılaşılan Hatalar
- Binanın tamamını tek bir kaçak akım rölesi ile korumak → en ufak arızada tüm binanın enerjisiz kalmasına neden olur.
- İnverterli cihaz bulunan yapılarda AC tipi röle kullanmak → sık ve gereksiz açmalara yol açar.
- Topraklaması olmayan sistemlerde kaçak akım rölesi kullanmak → rölenin işlevini yerine getirmemesine sebep olur.
Örnek Uygulama
Bir dairede inverterli klima montajı sonrası sürekli kaçak akım açma problemi yaşandı. Yapılan kontrolde AC tipi röle kullanıldığı tespit edildi. Röle A tipi ile değiştirildiğinde sorun tamamen çözüldü. Bu örnek, doğru tip seçiminde cihaz özelliklerinin dikkate alınmasının önemini gösterir.
Sonuç:
Kaçak akım röleleri, elektrik tesisatında hem kullanıcı hem de yapı güvenliği için temel koruma elemanıdır. Doğru tip ve değerlerde seçildiğinde tesisatın güvenliği artar, gereksiz arızaların önüne geçilir. Elektrik tesisatı uygulamalarında bu kriterlere dikkat etmek, uzun vadede hem kullanıcıyı hem de uygulayıcıyı korur.
